Mobil Haritalamada Görüntüleme

GİRİŞ

Teledyne FLIR Entegre Görüntüleme Çözümleri Grubu, endüstriyel makine görüşü ve çok sensörlü cihazlara yönelik kamera çözümleri konusunda 25 yılı aşkın deneyime sahiptir.

Bu makalede, mobil haritalama sistemlerinde yüksek çözünürlüklü görüntülemenin neden yalnızca tercih değil, aynı zamanda bir gereklilik haline geldiği ele alınmakta; çözünürlük, görüntü kalitesi, mekânsal doğruluk ve zamanlama gibi temel unsurların, başarılı veri toplama ve analiz süreçleri üzerindeki etkisi vurgulanmaktadır.

Mobil Haritalama için Basitleştirilmiş Bir Çerçeve

Günlük yaşantımızda sıkça karşılaştığımız basit bir senaryo üzerinden mobil haritalamanın işleyişini örneklendirebiliriz: Akşam yemeği için restoran seçmek.

Bu süreçte çoğu kullanıcı, bir mobil haritalama uygulaması aracılığıyla belirli bir bölgede arama yapar. Restoran derecelendirmeleri, fiyat aralıkları, konum bilgisi, tahmini varış süresi ve park yeri uygunluğu gibi filtreler uygulanarak kişiselleştirilmiş bir öneri listesi oluşturulur.

Kullanıcılar bu listede yer alan seçenekleri inceledikçe; yemek görselleri, mekâna ait fotoğraflar ve 360° sokak görünümü gibi zengin görsel içeriklere ve ilgili meta verilere ulaşabilir. Görsel verilerle desteklenen bu bilgi seti, daha bilinçli ve tatmin edici bir tercih yapılmasına olanak tanır.

Mobil Haritalama Bağlamı

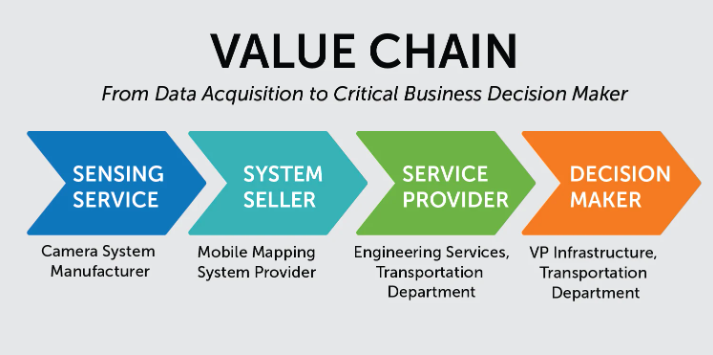

Mobil haritalama süreci, görüntüleme teknolojisinin değer zincirindeki yolculuğuyla başlar. Bu süreç, cihazın bir Kamera Sistemi Üreticisi tarafından geliştirilip bir Sistem Satıcısına tedarik edilmesiyle başlar. Sistem Satıcısı, bu kamerayı bir Servis Sağlayıcı adına geliştirilen mobil haritalama sistemine entegre eder. Ardından Servis Sağlayıcı, veri toplama görevini planlar, sahada görüntü ve sensör verilerini elde eder ve bu verileri anlamlı bilgilere dönüştürmek üzere işler.

Bu zincirin sonunda yer alan karar vericiler, genellikle ham görüntü ya da sensör verileriyle değil, yalnızca eyleme dönüştürülebilir bilgilerle ilgilenir. Örneğin, hangi yolların acil onarım gerektirdiğini ya da yapısal bozulma belirtileri gösteren elektrik direklerinin değiştirilip değiştirilmeyeceğini öğrenmek isterler. Asıl ihtiyaçları; kısıtlı bütçelerin, çeşitli teknik ve operasyonel kriterler göz önünde bulundurularak nasıl daha verimli tahsis edilebileceğine dair gerekçeli önerilerdir.

Bu örnek, görüntüleme verisinin yalnızca bir teknoloji çıktısı değil; aynı zamanda operasyonel kararları yönlendiren stratejik bir araç olarak tüm değer zinciri boyunca nasıl aktarıldığını ve dönüştürüldüğünü ortaya koymaktadır.

Çözümün Ötesinde Dikkate Alınması Gereken Faktörler

Az önce gösterdiğimiz örneğe göre çözünürlüğün yanı sıra dikkate alınması gereken başka faktörler de var.

Görüntü Kalitesi

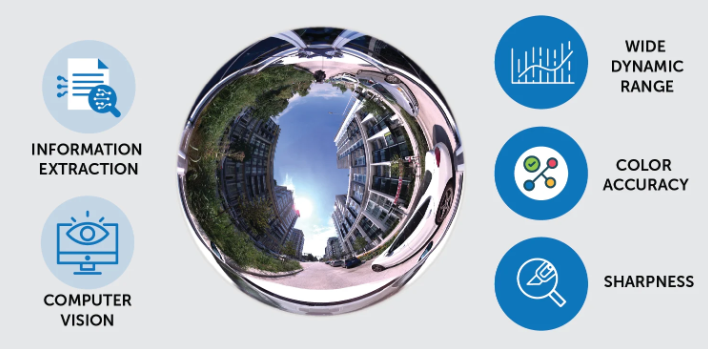

Mobil haritalama sistemlerini değerlendirirken göz önünde bulundurulması gereken ilk faktörlerden biri görüntü kalitesidir. Bir kamera sisteminden elde edilen yüksek kaliteli görüntüler, servis sağlayıcıların karar vericiler için anlamlı ve eyleme dönüştürülebilir bilgiler üretmesini mümkün kılar.

Günümüzde bu süreç, yalnızca insan operatörlerin değerlendirmelerini değil, aynı zamanda bilgisayarlı görüntü işleme algoritmalarının katkısını da içermektedir. Mobil haritalamanın asıl değeri, sistemin büyük hacimli görsel verileri yüksek doğrulukla ve hızla işleyerek ilgili bilgileri otomatik olarak çıkarabilme kapasitesinde yatmaktadır.

Bu bilgi çıkarma sürecinin temelinde yer alan algoritmalar, nicel, nesnel ve yüksek hassasiyetle çalışan yazılımlardır. Bu nedenle görüntü kalitesi; algoritmaların sahneyi doğru şekilde analiz edebilmesi için kritik bir rol oynar. Örneğin:

Geniş dinamik aralık, hem aydınlık hem de gölgede kalan alanlardaki detayların görünmesini sağlayarak sahnenin doğru şekilde bölümlendirilmesine katkı sağlar.
Renk doğruluğu ve yüzey dokusu, görüntüdeki nesnelerin doğru sınıflandırılmasını ve sistemin güven düzeyini artırır.

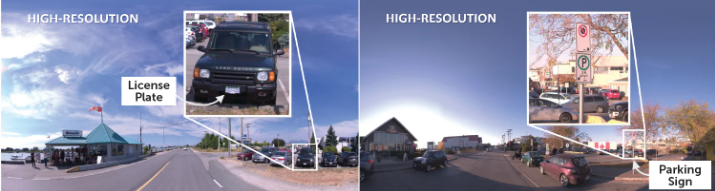

Keskinlik, özellikle optik karakter tanıma (OCR) algoritmaları için hayati önemdedir. Bu sayede, görüntüdeki alfanümerik işaretler tespit edilebilir, tanımlanabilir ve nesneler bu bilgilerle etiketlenebilir.

Sonuç olarak, dinamik aralık, renk doğruluğu ve keskinlik gibi görüntü kalitesi bileşenleri; mobil haritalama sistemlerinin doğruluğu, verimliliği ve karar süreçlerine katkısı açısından vazgeçilmezdir.

Geometrik Modelleme ve Mekansal Doğruluk

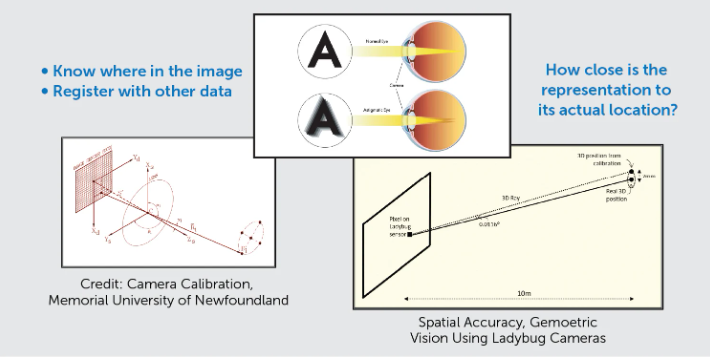

Görüntüleme sistemlerinde çözünürlük kadar önemli bir diğer unsur da doğal geometrik modelleme ve uzamsal doğruluktur. Bu faktörler, kameranın yakaladığı verilerin mekânsal olarak anlamlı hale gelmesini sağlar. Özellikle mobil haritalama sistemlerinde, görüntü verilerinin doğru konum bilgisiyle eşlenmesi ve diğer sensör verileriyle entegre biçimde çalışması için bu özellikler kritik öneme sahiptir.

Örneğin, bir mobil haritalama sistemi lazer tarayıcı ile 3B nokta bulutu toplarken, eş zamanlı olarak kamera da renkli görüntüler kaydeder. Son işlem aşamasında, her bir 3B noktaya doğru renk bilgisinin atanabilmesi için kameranın geometrik modeli ve içsel parametreleri (lens/sensör ilişkisi, distorsiyon düzeltmeleri vb.) devreye girer. Tüm lensler az ya da çok bozulma yaratır ve bu optik sapmaların hesaba katılması, uzamsal doğruluk için vazgeçilmezdir.

Bu durumu daha iyi kavrayabilmek için göz sağlığına dair bir benzetme yapabiliriz: Göz muayenesinde astigmatizma, merceğin kusurlu şekli nedeniyle görüntünün yalnızca bir kısmının net olması durumudur. Doğru bir gözlük reçetesiyle bu bozulma düzeltilir ve tüm alan net hale gelir. Mobil haritalamadaki kamera kalibrasyonu da benzer şekilde çalışır; sistem, lensin neden olduğu sapmaları düzeltir ve tüm görüntü alanının konumsal olarak tutarlı olmasını sağlar.

Uzamsal doğruluk, bir nesnenin dijital temsili ile gerçek dünyadaki konumu arasındaki uyumu ifade eder. Örneğin, bir kişi başka birinden 10 metre uzakta duruyorsa ve kamera bu kişinin gömleğindeki düğmeyi kaydediyorsa, uzamsal doğruluk; o düğmenin XY koordinatlarının birkaç santimetre, hatta milimetre hassasiyetinde kaydedilmiş olmasını gerektirir. Bu seviye doğruluk, lazer tarayıcıların metrelerce uzaklıktan dahi milimetre düzeyinde veri toplayabilme yeteneğiyle mümkündür.

Sonuç olarak, kameranın geometrik modeli ve kalibrasyonu, mobil haritalama sistemlerinin diğer sensörlerle birlikte çalışırken yüksek hassasiyetli konumsal veri üretmesini sağlar. Bu da altyapı denetiminden şehir planlamasına kadar pek çok alanda doğru ve güvenilir analizlerin temelini oluşturur.

Zamanlama

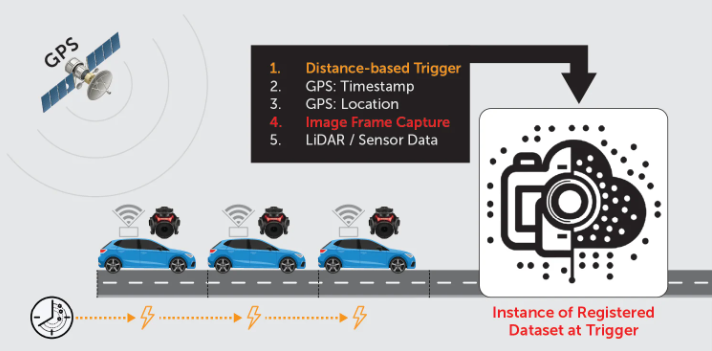

Mobil haritalama süreçlerinde zamanlama, verilerin doğru ve verimli şekilde toplanması için kritik bir faktördür. Genellikle, bu zamanlama harici bir kaynaktan gelen tetikleyici sinyallerle kontrol edilir. Örneğin, görüntüleme sisteminin serbest çalışma modunda olması durumunda, saniyede sabit sayıda kare yakalanır; bu, video uygulamaları gibi kesintisiz ve akıcı görüntü için uygundur. Ancak mobil haritalamada, üst üste binen görüntülerden kaçınmak ve ulaşım koridoru boyunca optimize edilmiş kapsama alanı sağlamak amacıyla, kareler arasındaki mesafenin belirli bir aralıkta tutulması gerekir.

Bu yöntem, depolama alanının gereksiz yere tüketilmesini önlerken, veri işleme kaynaklarının etkin kullanılmasını sağlar ve projenin daha kısa sürede tamamlanmasına katkıda bulunur. Bu amaçla, Mesafe Ölçüm Cihazı (DMI) gibi harici cihazlar kullanılarak, aracın kat ettiği mesafe ölçülür ve tetikleyici sinyaller bu mesafeye göre başlatılır. Böylece, veri toplama süreci optimize edilmiş olur.

Senkronizasyon da en az zamanlama kadar önemlidir. Mobil haritalama sistemlerinde, genellikle GPS veya diğer konumlandırma sistemleri gibi; hem zaman damgası hem de kesin konum bilgisi sağlayan araçlar bulunur. Kaydedilen görüntü ve sensör verilerinin uzamsal doğruluğu, elde edilen konum bilgisiyle doğrudan ilişkilidir.

Ayrıca, sistemde termal kameralar, lazer tarayıcılar gibi ek sensörler yer alabilir. Bu sensörlerin zamanlama ve konum bilgisiyle senkronize edilmesi, coğrafi verilerin doğru şekilde kaydedilmesini sağlar. Örneğin, lazer tarama ile elde edilen 3B nokta bulutundaki bir noktanın koordinatları ile aynı anda kamera tarafından yakalanan renk bilgisi eşleştirilebilir. Bu da mobil haritalamanın hassasiyetini ve veri kalitesini artırır.

Mobil Haritalama Ekipmanlarının Değerlendirilmesi

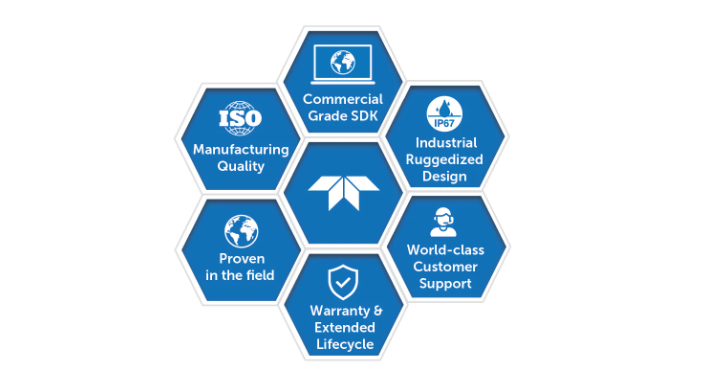

Mobil haritalama ekipmanına yapılacak yatırım, sahada sürekli ve güvenilir performans göstermesi gereken kritik bir karardır. Yüksek çözünürlüklü görüntüler yakalayabilen bir sistem seçerken, sadece teknik özelliklere değil, üretici ve ürünün genel kalitesine de dikkat etmek gerekir. Değerlendirilmesi gereken başlıca faktörler şunlardır:

Üreticinin sektördeki deneyimi ve itibarı: Firma ne kadar süredir pazarda? Ekosistemdeki diğer üreticiler arasında nasıl bir konuma sahip? Birden fazla sistem satın alındığında kalite ve performansta tutarlılık sağlanıyor mu?
Ürünün sahadaki dayanıklılığı: Mobil haritalama uygulamaları zorlu koşullar altında gerçekleşir. Ekipman; sıcaklık, nem, şok ve titreşim gibi çevresel faktörlere karşı dayanıklı mı? Sahada test edilmiş ve kanıtlanmış mı?
Garanti ve teknik destek hizmetleri: Üretici, uzun süreli garanti ve hızlı, bilgili destek sunuyor mu? Ürünün arkasında durması, yatırımın güvence altına alınması açısından büyük önem taşır.

Mobil haritalama sistemine yapılan yatırımın uzun vadede verimli olması için bu kriterlerin titizlikle değerlendirilmesi gerekir.

İşlem Gücündeki Gelişmeler

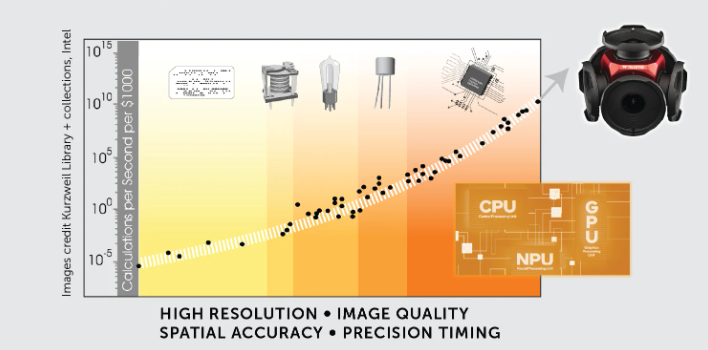

Günümüzde işlem gücünde katlanarak artan ilerlemeler ve işlem birimi başına düşen maliyetin sürekli azalması, mobil haritalama uygulamalarının yaygınlaşmasını ve daha yüksek çözünürlüklü sensör verilerinin toplanmasını mümkün kılmıştır. Yaklaşık yirmi yıl önce Google, Street View servisini kullanıma sunduğunda, mobil haritalama henüz yeni bir kavramken; bugün bu teknoloji mühendislik araştırmalarından varlık yönetimine, yol durumu değerlendirmesinden kentsel orman yönetimine kadar çok geniş bir yelpazede sahne segmentasyonu gibi ileri analizlerle entegre edilmektedir.

İşlem gücündeki bu gelişmeler, değer zincirinin en kritik aşaması olan veri analizi ve bilgi çıkarma süreçlerini de önemli ölçüde güçlendirmiştir. Grafik İşleme Birimleri (GPU) ve Sinirsel İşleme Birimleri (NPU) gibi donanımlar sayesinde, yapay zeka ve makine öğrenimi teknikleri kullanılarak, nesnelerin sınıflandırılması daha yüksek doğruluk ve güvenilirlik seviyeleriyle gerçekleştirilebilmektedir. Büyük hacimli verileri işleyebilen bu algoritmalar, mobil haritalamanın potansiyelini artırmakta ve henüz yolun başında olunduğunu göstermektedir.

Tüm bu gelişmelere rağmen, en üst düzeyde mekânsal doğruluk, hassas tetikleme zamanlaması ve yüksek kalitede çözünürlüklü görüntü verisi elde etmenin, kritik iş kararlarının sağlıklı alınmasında vazgeçilmez olduğu gerçeği değişmemektedir.

Çözüm

Mobil haritalama için görüntüleme teknolojisindeki gelişmeler, veri yakalama kalitesini önemli ölçüde artırmıştır. Yüksek çözünürlük, üstün görüntü kalitesi, mekansal doğruluk ve hassas zamanlama, mobil haritalama ve kritik iş kararları için olmazsa olmazdır. Bu iyileştirmeler, toplanan verilerden anlamlı bilgiler çıkarılmasına yardımcı olarak daha iyi kararlar alınmasını ve kaynak tahsisinin optimize edilmesini sağlar. İşlem gücündeki gelişmelerden yararlanılması ve sensör füzyonuyla birleştirilmesi, çevre hakkında kapsamlı bir anlayış sağlayarak mobil haritalamadan daha fazla fayda sağlar.
