IMP-C1000-SFP
Kompakt Endüstriyel Gigabit IEEE 802.3bt Ethernet-Fiber Ortam Dönüştürücü, 1*10/100/1000TX (PSE: 90W) - 1*100/1000 SFP Y
Öne Çıkan Bilgiler
IEEE Standartları
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Hızlı Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE 802.3z 1000Base-X Gigabit Fiber
IEEE 802.3af/at Ethernet Üzerinden Güç
İşlem Türü
Depola ve İlet
Protokol
CSMA/CD
Akış Kontrolü
IEEE 802.3x geri basınç akış kontrolü
IMP-C1000-SFP
Kompakt Endüstriyel Gigabit IEEE 802.3bt Ethernet-Fiber Ortam Dönüştürücü, 1*10/100/1000TX (PSE: 90W) - 1*100/1000 SFP Y
ÖZELLİKLER
- IEEE Standartları IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Hızlı Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Fiber IEEE 802.3af/at Ethernet Üzerinden Güç
- İşlem Türü Depola ve İlet
- Protokol CSMA/CD
- Akış Kontrolü IEEE 802.3x geri basınç akış kontrolü
Ethernet Arayüzü
- Ethernet Port Sayısı 1 bağlantı noktası
- 10/100/1000 BASE-T(X) 1 × RJ45 Portu (10/100/1000TX özellikli, PoE+, otomatik hız anlaşması, Tam/Yarım çift yönlü mod ve otomatik MDI/MDI-X bağlantısı)
- PoE Port 1 port (30W/port)
- PoE Pin Ataması 1, 2, 3, 6 numaralı pinler için V+, V+, V-, V- (Uç-aralık, Mod A)
Diğer Arayüz
- DIP Anahtarı DIP Anahtarı 1: LFP (Bağlantı Hatası Geçişi) Etkinleştirme/Devre Dışı Bırakma DIP Anahtarı 2: SFP 100Mbps/1000Mbps

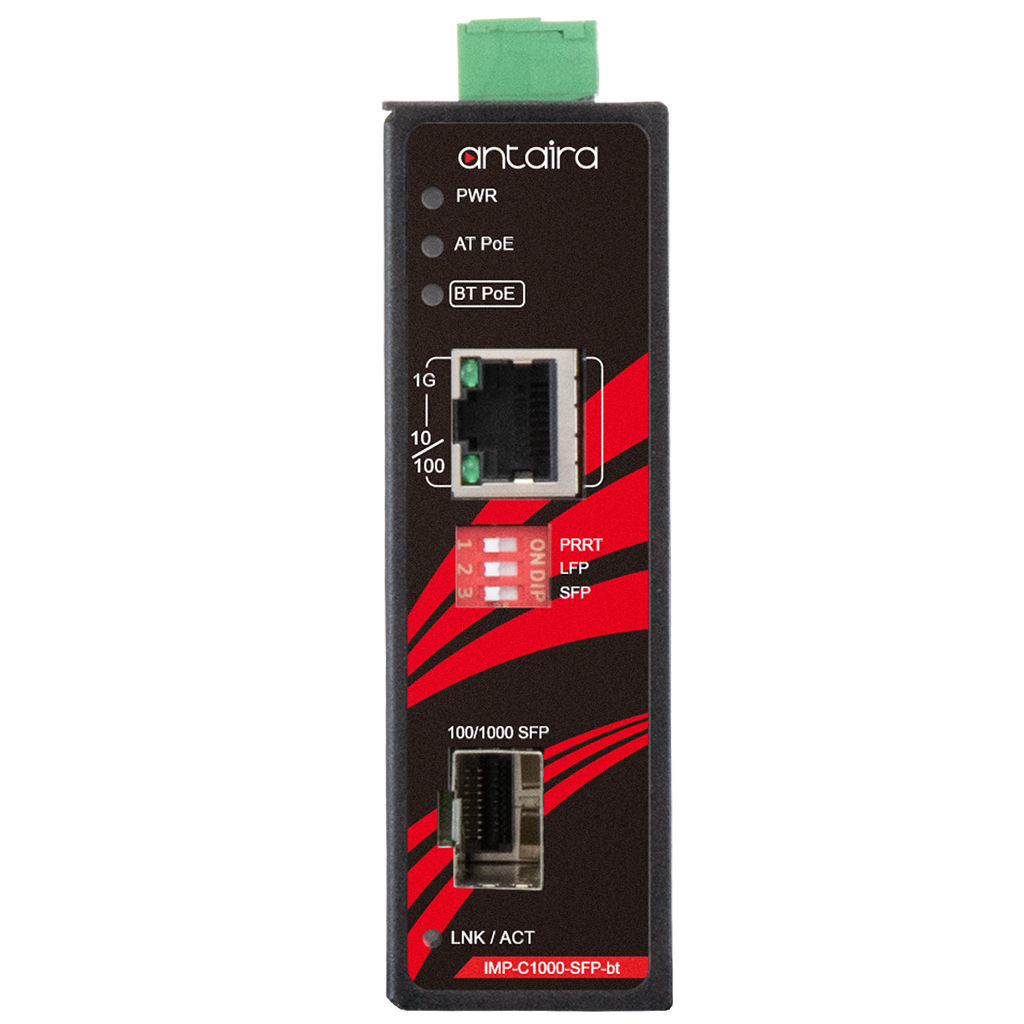

- LED Göstergesi Ünite: PWR, PoE TX: Bağlantı/Etkinlik/Hız Fiber: Bağlantı/Etkinlik/Hız
Güç Gereksinimleri
- Güç Bağlantısı Çıkarılabilir 4 kontaklı terminal bloğu
- Giriş Gerilimi 48V–55V DC, Yedekli Giriş
- Güç Yedekliliği Evet
- Sistem Güç Tüketimi 3 Watt
- Maksimum PoE Güç Bütçesi Maksimum 30 Watt
- Aşırı Akım Koruması Sunmak
- Ters Kutup Koruması Sunmak
Düzenleyici Onaylar
- Sertifikalar FCC, CE
- EMI FCC Bölüm 15 Alt Bölüm B Sınıf A EN 61000-6-4 A Sınıfı
- EMS EN 61000-6-2 IEC61000-4-2 (ESD) IEC61000-4-3 (RS) IEC61000-4-4 (EFT) IEC61000-4-5 (Aşırı Gerilim) IEC61000-4-6 (CS) IEC61000-4-8 (Manyetik Alan)
- Stabilite Testi Serbest Düşüş: IEC60068-2-32 Şok: IEC 60068-2-27 Titreşim: IEC 60068-2-6
- Yeşil RoHS Uyumlu
- Garanti 5 yıl
Performans
- MAC Tablo Boyutu 8K
- Jumbo Çerçeve 10K bayt
- Bellek Tamponu 1 Mbit
- Transfer Oranı Ethernet bağlantı noktası için 14.880pps Hızlı Ethernet Portu için 148.800pps Gigabit Ethernet Portu için 1.488.000 pps
Fiber Arayüzü
- Fiber Port Sayısı 1 bağlantı noktası
- 100/1000 BASE-(F)X SFP 1 bağlantı noktası
- Dalga boyu SFP modüllerine bağlıdır.
- İletim Mesafesi SFP modüllerine bağlıdır.
- Bağlantı Kaybı İletme LFP (Bağlantı Hatası Geçişi)
Mekanik Özellikler
- Konut Metal, IP30 koruma sınıfı

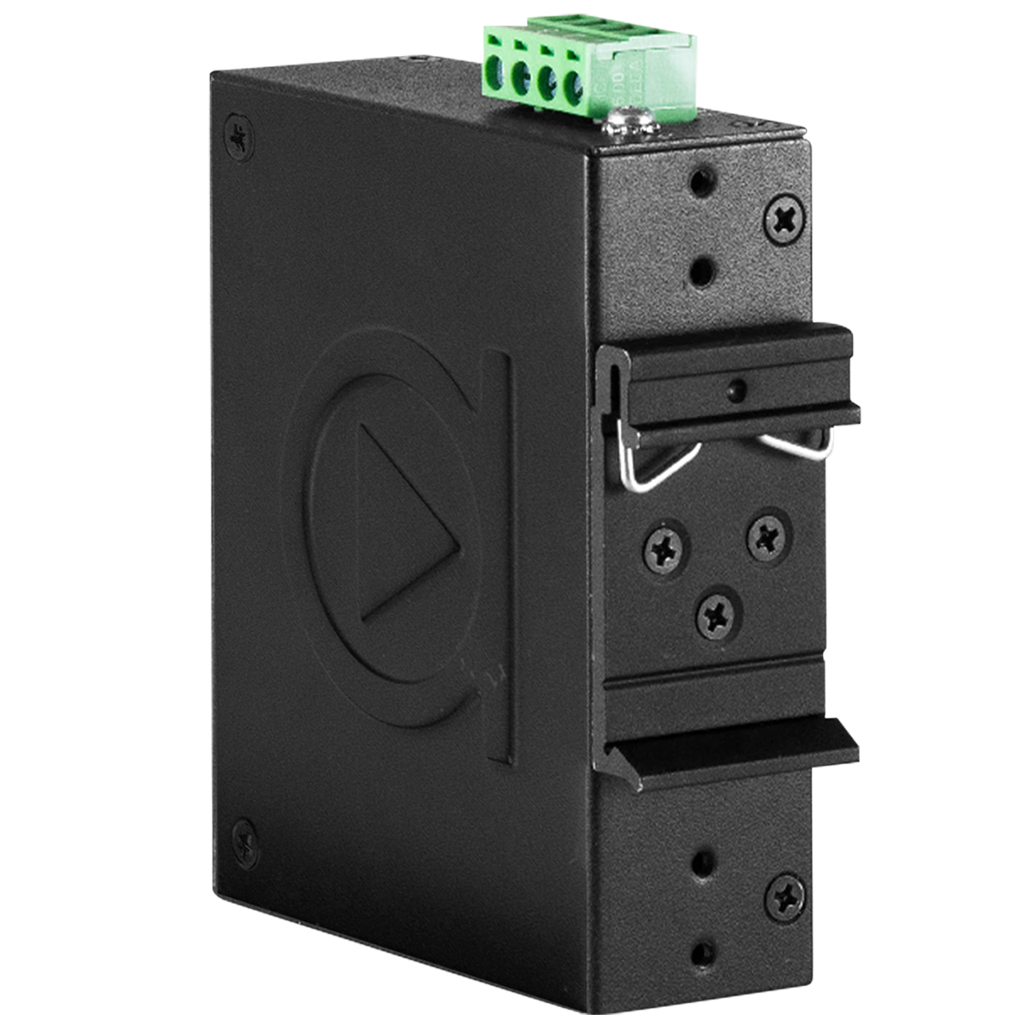

- Montaj DIN rayına montaj, Duvara montaj (İsteğe bağlı)
- Boyutlar (G × Y × D) 26 × 95 × 75 mm
- Ağırlık Birim: 0,55 lb Kargo ücreti: 0,99 lb
Çevresel Sınırlar
- Çalışma Sıcaklığı -10°C ila 70°C (14°F ila 158°F)
- Depolama Sıcaklığı -40° ila 85°C (-40° ila 185°F)
- Ortam Bağıl Nem %5 ila %95 yoğuşmasız
IMP-C1000-SFP
Kompakt Endüstriyel Gigabit IEEE 802.3bt Ethernet-Fiber Ortam Dönüştürücü, 1*10/100/1000TX (PSE: 90W) - 1*100/1000 SFP Y

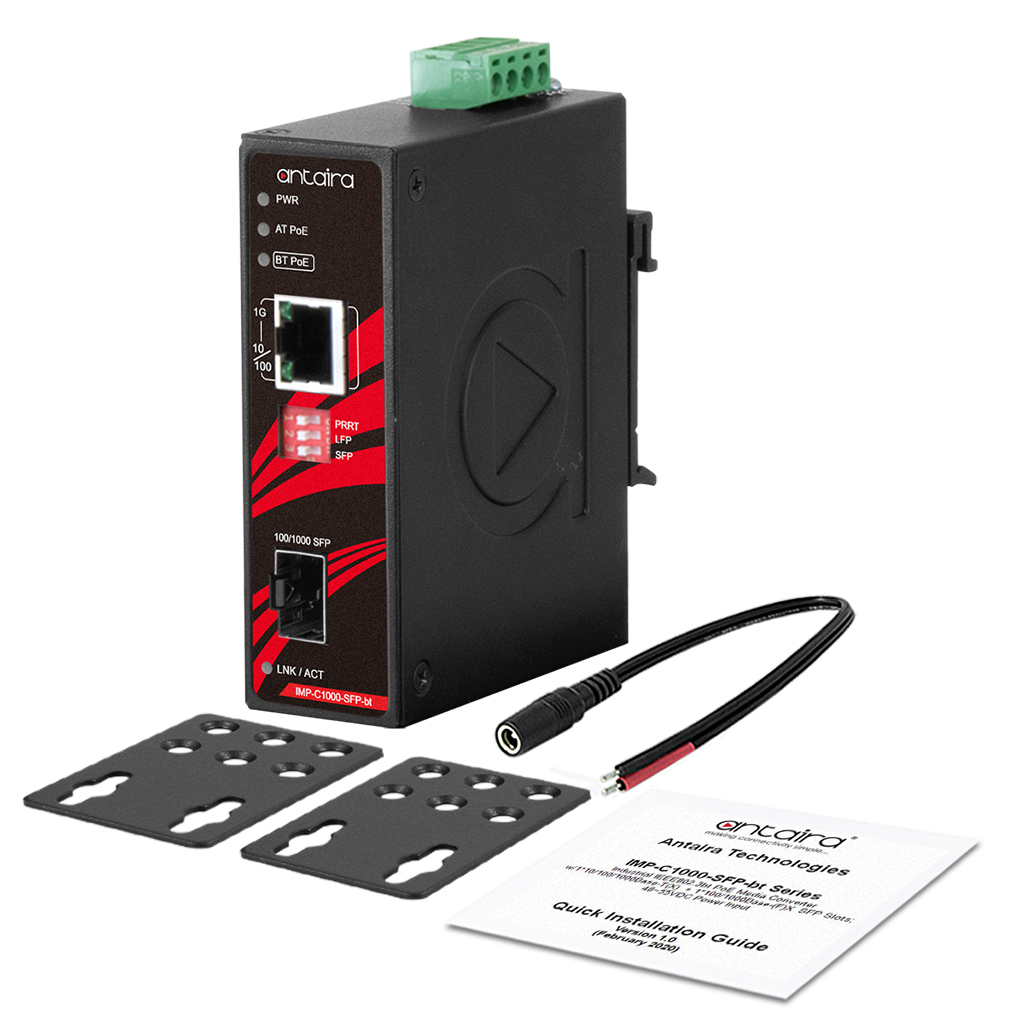

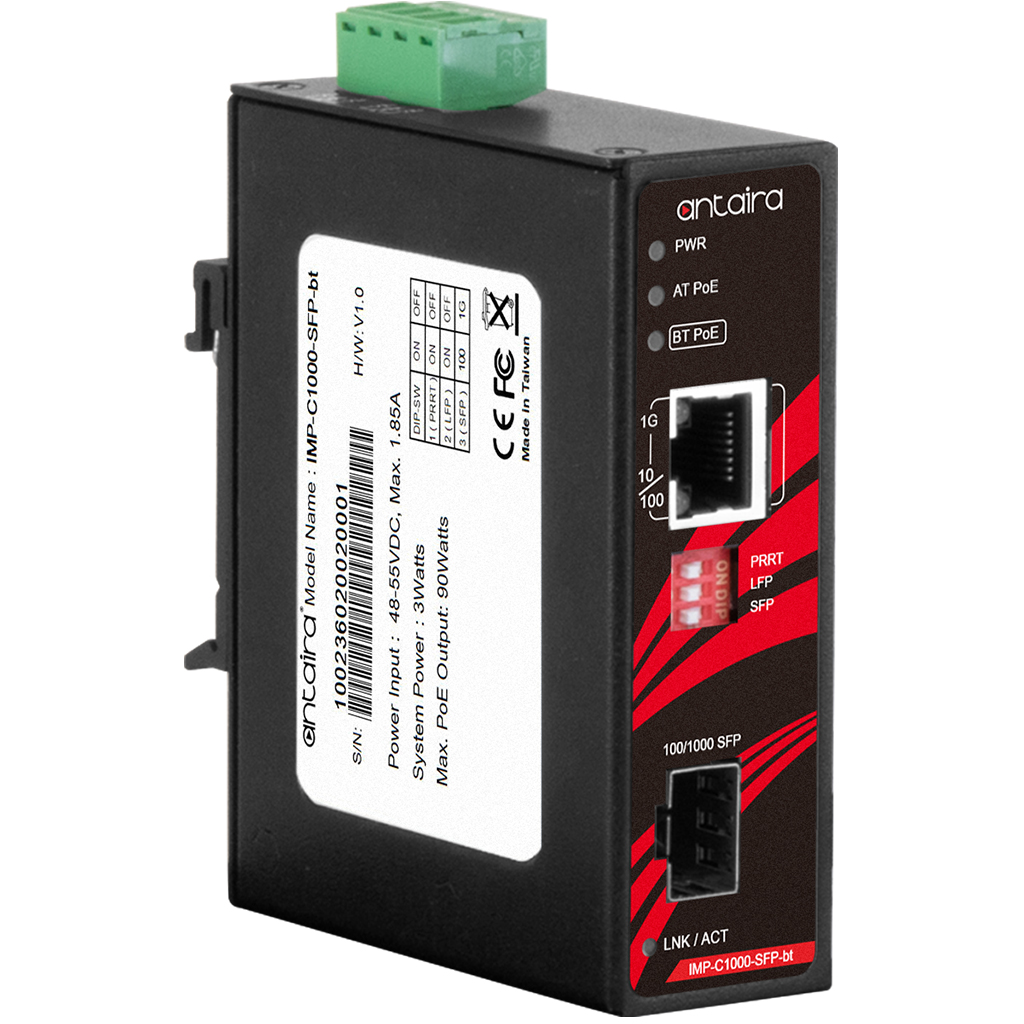

Antaira Technologies'in IMP-C1000-SFP serisi, 30 watt'a kadar güç sağlayabilen IEEE 802.3at yüksek güçlü PoE'yi destekleyen 10/100/1000TX Ethernet portuna ve çift hızlı 100/1000 SFP yuvasına sahip, kompakt, IP-30 dereceli gigabit Ethernet-Fiber medya dönüştürücüsüdür. Mesafe uzatma ve yüksek bant genişliği kapasitesi gerektiren endüstriyel uygulamaları karşılamak için mükemmel şekilde tasarlanmıştır. Bu küçük form faktörü, fabrika otomasyonu, güvenlik, ITS ulaşımı, enerji/şebeke, atık su arıtma tesisleri ve diğer aşırı hava koşullarına sahip ortamlar gibi dış mekan uygulamalarında yerden tasarruf etmek için idealdir.
IMP-C1000-SFP serisi, ters polarite ve aşırı yük akımı korumasına sahip, 48~55VDC yedekli güç girişleriyle birlikte dahili "Bağlantı Hatası Geçişi" (LFP) ve "Uzak Uç Hatası" (FEF) fonksiyonuna sahiptir. Bu ürün serisi, DIN rayına ve duvara monte edilebilir yönlendirmeleri destekler ve STD: -10°C ila 70°C ve EOT: -40°C ila 80°C olmak üzere iki çalışma sıcaklığı aralığı modeli mevcuttur.
